Gallium Garnet Magneto Optical TGG Crystal High Laser Damage Threshold de terbium

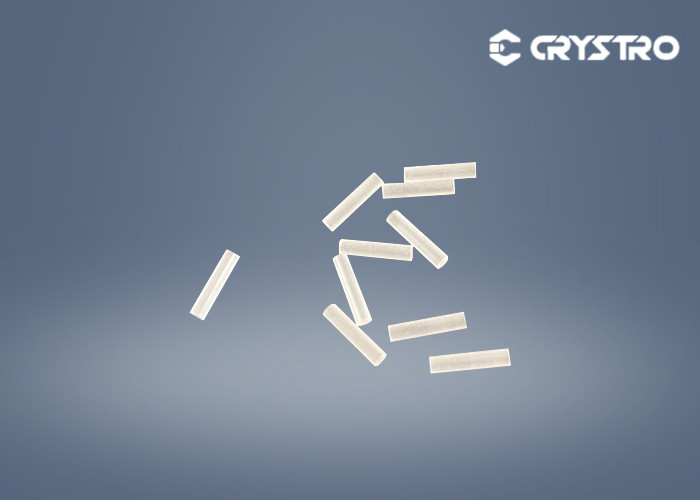

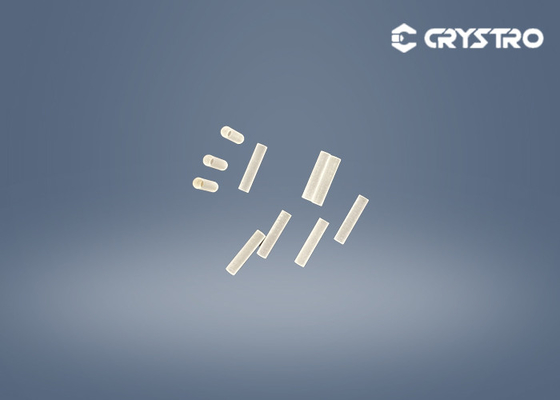

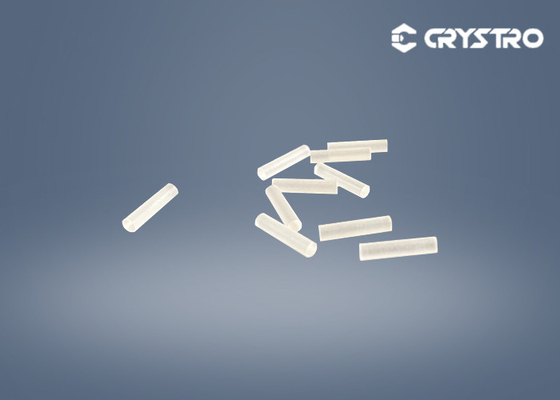

Cristaux matériels magnéto-optiques du diamètre 2.15*9.8mm TGG

Introduction :

Le grenat de gallium de terbium (TGG) est un genre de grenat synthétique, de cristal magnéto-optique avec un haut niveau de la conduction thermique pour des rotateurs de Faraday et d'isolants. Il peut être employé dans des isolants optiques pour des systèmes de laser, dans les circulateurs optiques pour les systèmes optiques de fibre, dans les modulateurs optiques, et dans des capteurs de champ actuel et magnétique.

Le rotateur de Faraday se compose de tige en cristal de TGG et d'aimant particulièrement conçu. La direction de polarisation de la poutre passant par le matériel magnéto-optique sera braquée sous l'action d'un champ magnétique, et sa direction de débattement est seulement liée à la direction du champ magnétique et n'a rien à faire avec la direction de la propagation de poutre. L'isolant optique se compose d'un rotateur optique de 45 débattements et d'une paire de polariseurs convenablement placés. Il permet au faisceau lumineux de passer dans seulement une direction et bloque le faisceau lumineux de la propagation dans la direction opposée.

Spécifications de tiges de Crystro TGG :

Nous pouvons offrir à TGG adapté aux besoins du client les tailles en cristal sur votre requête.

Caractéristiques principales :

• Diamètre de grande taille de Boule : jusqu'à 4"
• Rapport d'extinction typique : haute catégorie du DB >35 : DB >40
• Constante de Verdet 40 rad/T/m à 1064 nanomètre
• Indice de réfraction 1,95 à 1064 nanomètre

Principaux avantages :

1. Grande constante de Verdet : 35 rads T-1m-1

2. Basses pertes optiques : <0>

3. Conduction thermique élevée : 7.4W m-1K-1

4. Seuil élevé de dommage dû au laser : >1GW/cm2
